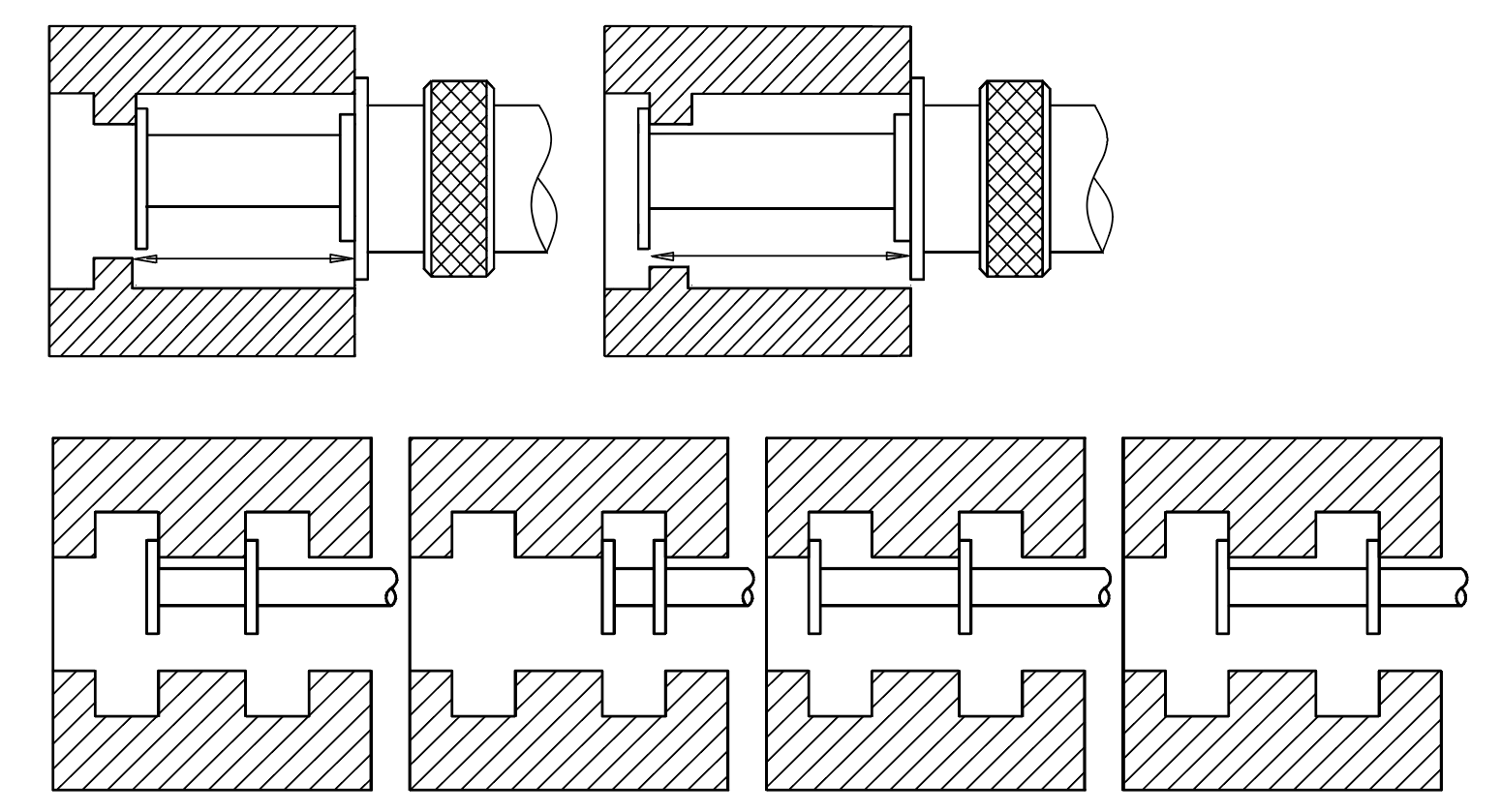

盤狀測量面,用于測量內孔槽的寬度、深度和位置
。有適用于內外測量的兩種刻度
分辨力:0.01mm
。貨號 | 測量范圍 | 精度 | 平行度 | D | |
---|---|---|---|---|---|
外尺寸 | 內尺寸 | ||||
202-70-000 | 0-25mm | 1.6-26.5mm | 0.01mm | 0.01mm | Φ6.5mm |
202-71-000 | 0-25mm | 1.6-26.5mm | 0.01mm | 0.01mm | Φ13mm |
202-72-000 | 25-50mm | 26.5-51.5mm | 0.01mm | 0.01mm | Φ13mm |
202-73-000 | 50-75mm | 51.5-76.5mm | 0.01mm | 0.01mm | Φ13mm |
202-74-000 | 75-100mm | 76.5-101.5mm | 0.01mm | 0.01mm | Φ13mm |

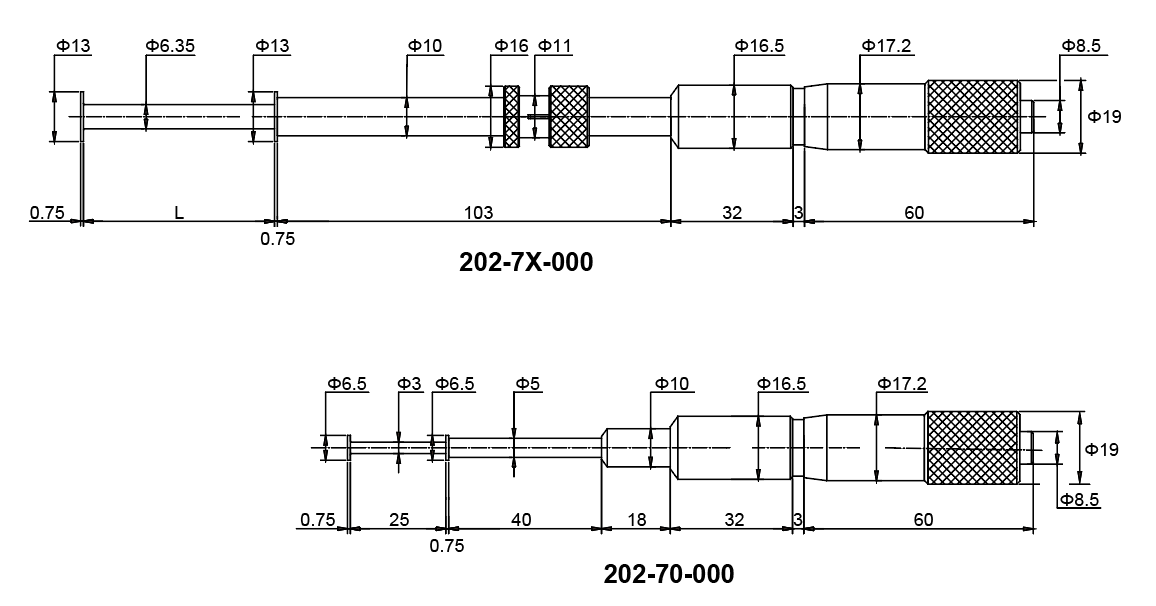

測量范圍 | L |
---|---|
0-25mm | 25mm |
25-50mm | 50mm |
50-75mm | 75mm |
75-100mm | 100mm |
