選配60°或55°V型及錐型可換測砧

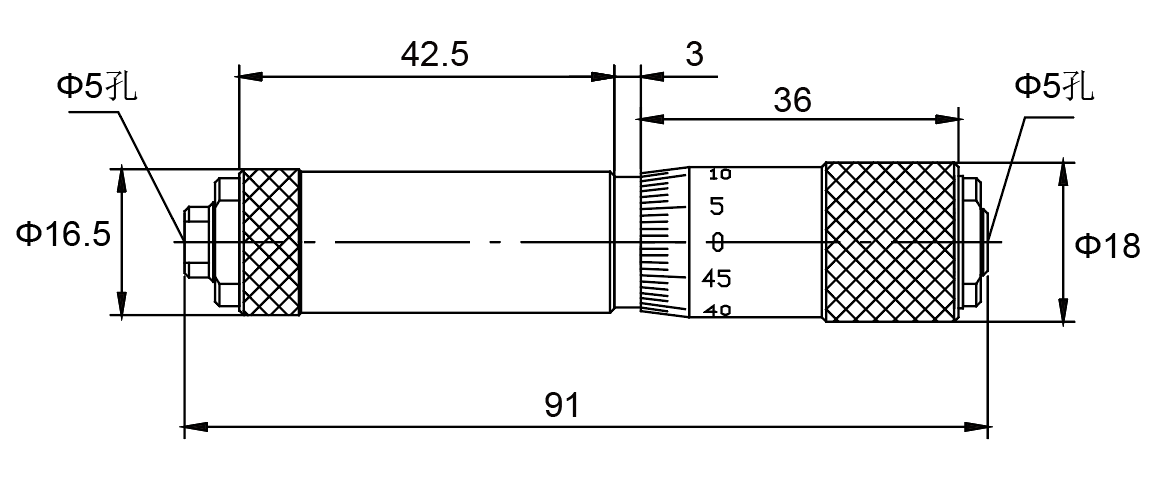

測砧尾部尺寸為Φ5X15mm
。配有校對卡規(guī)
分辨力:0.01mm
也可選配球形測砧,用于內(nèi)齒輪節(jié)圓直徑的測量
貨號 | 測量范圍 | 精度 |
---|---|---|
318-01-050 | 75-100mm | 0.003mm |
318-02-050 | 100-125mm | 0.003mm |
318-03-050 | 125-150mm | 0.003mm |
318-04-050 | 150-175mm | 0.003mm |
318-05-050 | 175-200mm | 0.004mm |
318-06-050 | 200-225mm | 0.004mm |
318-07-050 | 225-250mm | 0.004mm |
318-08-050 | 250-275mm | 0.004mm |
318-09-050 | 275-300mm | 0.005mm |
貨號 | 螺距 |
---|---|
螺紋(60°牙型) | |
F0300 | |
F0301 | 0.4-0.5mm/64-48TPI |
F0302 | 0.6-0.9mm/44-28TPI |
F0303 | 1-1.75mm/24-14TPI |
F0304 | 2-3mm/13-9TPI |
F0305 | 3.5-5mm/8-5TPI |
F0306 | 5.5-7mm/4.5-3.5TP |
貨號 | 螺距 |
---|---|
威氏螺紋(55°牙型) | |
F0400 | |
F0401 | 60-48TPI |
F0402 | 48-40TPI |
F0403 | 40-32TP |
F0404 | 32-24TPI |
F0405 | 24-18TPI |
F0406 | 18-14TPI |
F0407 | 14-10TPI |
F0408 | 10-7TPI |
F0409 | 7-4.5TPI |
F0410 | 4.5-3.5TPI |
